Tipo-5
Corte automático en dos ejes
Rollcutter Typ-5 es la primera mesa de Draco, que ofrece corte auotmático en dos ejes X&Y. No necesitas girar el tejido. Gracias a las 5 cuchillas de corte (4 de corte longitudinal y 1 de corte transversal), el Tipo - 5 hará todo el trabajo, hasta 5 veces más rápido, comparando con mesas de un solo eje de corte. La mesa tensa, desenrolla, corta y aparta el tejido, conforme el pedido.
Precisión inmediata

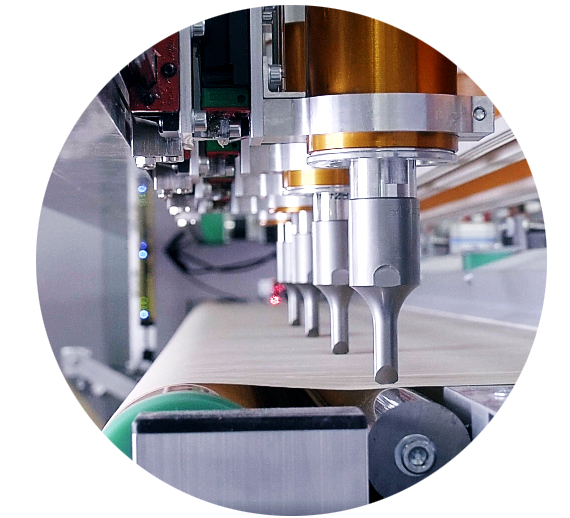

Gracias a 4 cuchillas de corte, podrás cortar hasta 3 persianas a la vez, con excepcional precisión. Las dos cuchillas extremas recortan automáticamente el borde del tejido,ahorrando tiempo y permitiendo obtener persianas perfectamente rectas.
Mando y control intuitivos
Todo el proceso de corte se realiza de forma automática. Después de colocar el tejido, basta con indicar o enviar las medidas y pulsar el botón Inicio. No necesitas moverte de tu puesto de trabajo, para ajustar el tipo de cuchilla y su velocidad al tipo y calidad de tejido, utilizando un interfaz intuitivo.
La función SmartStart evita que el cuchillo rasgue material delicado, al iniciar o detener la marcha, si algún objeto indeseado se encuentre entre el apriete y la mesa. Más aún, Rollecutter sabe cuándo debe parar el corte. Gracias al sensor de tejido, la cuchilla vuelve, inmediatamente después de cortar el material, ahorrando tiempo y energía.
Planificación inteligente de la Producción

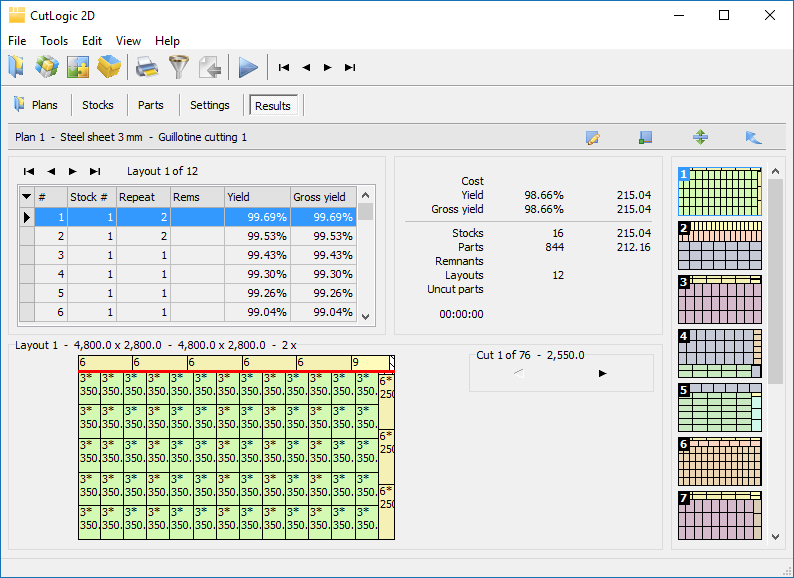

Trabajando con Rollcutter Tipo-5 podrás planificar rápidamente y optimizar la producción. El software CutLogic analiza las dimensiones recibidas, optimizando la secuencia de corte y reduciendo la cantidad de material sobrante. Una vez procesado, el plan de producción se remite al Rollercutter, para iniciar el proceso automático de corte.
Trabajo seguro
El Tipo - 5 ha sido equipado con sistemas de seguridad complementarios, para que puedas centrarte exclusivamente en el trabajo. Tanto el apriete como la medición automática, cuentan con sensores que detectan objetos indeseados. Si algún objeto indeseado se sitúa entre la mesa y el apriete neumático o bien, en la línea de desplazamiento del medidor, el Rollcutter para inmediatamente el trabajo. Además,puedes disponer también de un interruptor de emergencia activado con la mano o el pie.
Tipo-5 - presentación de vídeo
Los beneficios adicionales
Persianas siempre rectas
Rollcutter cuenta con estructura de aluminio que permite ajustar precisamente el ángulo recto (ajuste transversal), ajustar el apriete y nivelar la mesa, para que las persianas sean siempre rectas.
Trabajo siempre seguro
Cada modelo de Rollcutter se construye pensando en la seguridad de uso. Las máquinas están equipadas con sensores, que detectan los objetos, cuando está abierto el bloque de apriete, interruptores de emergencia y sistemas que evitan la colisión de plantilla.
Formación gratuita
Rollcutter no es solamente una máquina para la fabricación de persianas enrollables, pero también es el conocimiento acerca de todo el proceso de producción. Impartimos formación gratuita para tí y tus empleados, para aprovechar óptimamente el potencia de producción y minimizar el tiempo de implementación de cambios.
Apoyo inmediato
En caso de reparaciones, recibirás apoyo inmediato de nuestros consultantes.
¿Por qué elegir el Tipo - 5?
Eligiendo la mesa de corte Rollcuter Tipo-5 recibes la máquina más avanzada y más eficiente de Draco. Utilizando este modelo, la producción se realiza con la mínima participación de trabajo humano y máximo apoyo al ciclo de producción.
Características del Tipo - 5:
-
Proceso automático de corte en dos ejes
-
Planificación inteligente de la Producción
-
Envío de pedidos a Rollcutter
-
Cambio programable de tipo y velocidad de desplazamiento de cuchilla, en función del tejido.
-
Señalización de fin de proceso o cambio de tejido.
-
Agrupamiento de recortes listos
-
Posibilidad de acople de equipos complementarios: Enrolladora, Dispensadora de cinta rígida, Sistema de centrado, Plantilla, Escáner de etiqueta, Impresora de etiquetas, Elevador de control.

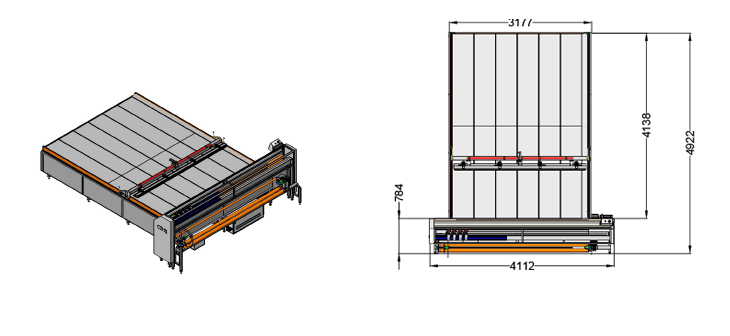

Datos técnicos
| Tensión de alimentación | Tensión de mando | Potencia de alimentación | Presión en circuito neumático | Peso del modelo 300x400 cm | Estructura |
|---|---|---|---|---|---|
| 1~230 V/50 Hz+PE | 24 V /DC | 3000 W | 4 bares | 700 kg | Aluminio PRO con uniones roscadas y por remache |
| Ciclo de corte | Automático en dos ejes, con ajuste de tejido a la medida. |
|
Desplazamiento de cuchilla |
Automático en dos ejes |
| Guía | 4 líneas, bola, sin holguras, lubricación después de 1000 km de recorrido. |
| Cuchilla de corte transversal | Disco eléctrico |
| Cuchilla de corte longitudinal | Cuchilla por ultrasonido x 4 |
| Apriete de tejido | Neumático |
| Ancho de corte | hasta 3000 mm (precio en función de dimensiones) |
|
Longitud de mesa de recogida |
hasta 4000 mm (precio en función de dimensiones) |
|
Interruptores de seguridad |
Pie y manual |
|
Barreras ópticas de seguridad |
El apriete no funciona si la barrera queda interrumpida. |
| Bloqueo de arranque | La cuchilla no inicia movimiento, si el apriete de tejido está levantado. |
| Paro del brazo | Sensores de seguridad en brazo de agarre |
| Retorno de cuchilla | Retorno automático de cuchilla, después de alcanzar el borde de mesa. |
| Apriete de tejido | Bilateral |
| Actuadores neumáticos | A la derecha e izquierda |
| Panel de control | Panel táctil de 7” |
| Tensado de tejido | Tensado automático de tejido sobre conos |
| Ajuste de velocidad | Ajuste de velocidad de corte longitudinal y transversal |
| Diagnóstico | Auto diagnóstico en pantalla táctil |
| Lista de corte | En modo automático (altura y ancho) |
